Laserskärning
CO₂- och fiberlasersystem för gratfria kanter och ±0,05 mm dimensionsnoggrannhet på stål, aluminium och koppar.
Precisionsbearbetning använder datorstyrda CNC-maskiner för att skära, fräsa och borra metall- eller icke-metallmaterial. Den möjliggör produktion av komplexa ytor och högprecisionsdelar med hög grad av automation, noggrannhet och effektivitet.
1Set

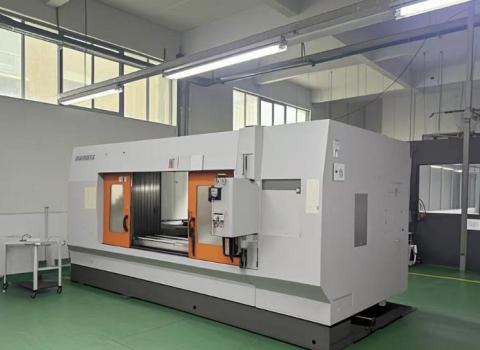

5-axliga bearbetningscenter
2Set
4-axliga bearbetningscenter
2Set

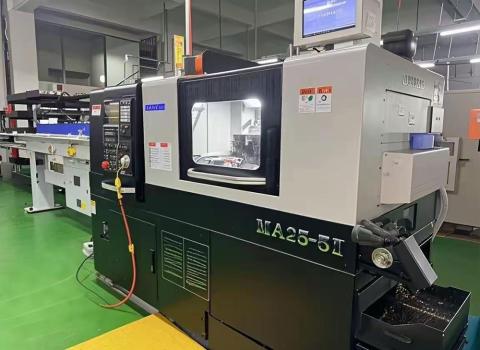

CNC-svarvar
11Set
CNC
| Enhetsspecifikation | |
| 5-axliga bearbetningscenter | φ2-φ26 |
| 4-axliga bearbetningscenter | φ2-φ20 |
| CNC-svarvar | φ200 |
| CNC | 2050mmX500mmX400mm |
| 5-sidiga CNC-center | 1000mmX500mmX400mm |
Precisionsplåtsprodukter är tillverkade komponenter tillverkade av tunna metallplåtar — vanligtvis 0,5 mm till 20 mm tjocka — genom kontrollerade tillverkningsprocesser inklusive laserskärning, CNC-stansning, pressbromsning, svetsning och ytbehandling. Begreppet "precision" betecknar snäva måttliga toleranser (vanligtvis ±0,05 mm till ±0,1 mm), konsekvent upprepbarhet och ren ytkvalitet som monteringsprocesser nedströms bygger på.
På Zhejiang Jiafeng tillverkar vi Precisionsplåtsprodukter med 5-axliga bearbetningscenter, CNC-svarvar och multiaxlig fräsutrustning, vilket möjliggör komplexa geometrier som konventionell tillverkning inte kan uppnå. Varje produkt lämnar vår fabrik certifierad och redo för integration.
Att välja rätt material är det enskilt viktigaste beslutet vid precisionsplåtbearbetning. Tabellen nedan jämför de vanligaste materialen vi bearbetar, vilket hjälper dig att matcha mekaniska krav till din applikation.
| Material | Draghållfasthet | Korrosionsbeständighet | Vikt | Typisk finish | Bäst för |
|---|---|---|---|---|---|
| Rostfritt stål 304 | 515–720 MPa | Utmärkt | Tungt | Borstad, polerad, passiverad | Matutrustning, medicin, inhägnader |
| Rostfritt stål 316 | 485–690 MPa | Överlägsen (Mo tillagd) | Tungt | Elektropolerad, borstad | Marin, kemisk, farmaceutisk |
| Kallvalsat stål (SPCC) | 270–370 MPa | Låg (behöver beläggning) | Tungt | Pulverlack, målning, galvanisering | Bärande paneler, chassi, fästen |
| Galvaniserat stål (GI) | 270–370 MPa | Bra | Tungt | Pulverlack, grundfärg | Utomhushölje, HVAC-komponenter |
| Aluminium 5052 | 195–260 MPa | Mycket bra | Ljus | Anodisering, pulverlack | Flygpaneler, elektronik, transport |
| Aluminium 6061 | 276–310 MPa | Bra | Ljus | Anodisering, klarlack | Bearbetade strukturella delar, kylflänsar |
| Koppar C110 | 220–250 MPa | Måttlig | Tungt | Tennplätering, passivering | Samlingsstänger, elektriska kontakter, värmeväxlare |
* Värden är indikativa intervall; Slutspecifikationerna beror på tjocklek, härdning och bearbetningsmetod.

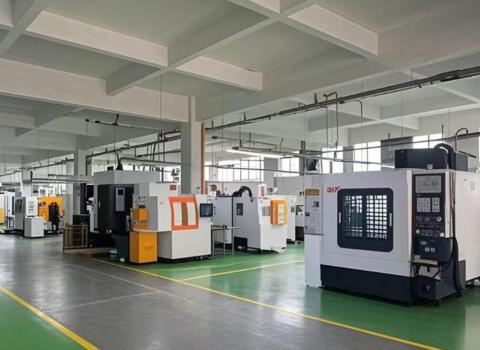

Jiafeng driver en modern CNC-verkstad som är särskilt anpassad för Precisionsplåtsprodukter. Nedan följer en teknisk sammanfattning av vår nyckelutrustning med uppnåeliga toleransintervall.
| Utrustningstyp | Antal | Arbetsområde | Positionstolerans | Lämpliga material |
|---|---|---|---|---|
| 5-axligt bearbetningscenter | 1 | φ2 – φ26 mm | ±0,005 mm | Stål, aluminium, koppar, titan |
| 4-axligt bearbetningscenter | 2 | φ2 – φ20 mm | ±0,008 mm | Stål, aluminium, plast |
| CNC-svarv | 2 | Upp till φ200 mm | ±0,01 mm | Stål, rostfritt stål, aluminium |
| CNC-fräscenter | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Alla metaller, kompositer |
| 5-Facet CNC-center | — | 1000 × 500 × 400 mm | ±0,01 mm | Stål, aluminium, invar |
| Fiberlaserskärning | — | Upp till 20 mm stål | ±0,05 mm | Kolstål, SS, aluminium, koppar |
| CNC-pressbroms | — | Upp till 3200 mm längd | ±0,3° böjvinkel | Stål, aluminium, galvaniserad |
De visade toleranserna är möjliga att uppnå under normala produktionsförhållanden. Snävare toleranser finns tillgängliga på begäran för kritiska tillämpningar.
Rätt ytbehandling förlänger produktens livslängd, uppfyller regulatoriska krav och ger din Precisionsplåtsprodukter Det utseende din marknad kräver.
| Finishtyp | Process | Tjocklek (μm) | Korrosionsskydd | Färgalternativ | Vanliga tillämpningar |
|---|---|---|---|---|---|
| Pulverlackering | Elektrostatisk spray + ugnshärdning | 60–120 | ★★★★☆ | RAL / specialanpassning | Kapslingar, skåp, chassi |
| Anodisering (Typ II) | Elektrokemisk oxidation | 5–25 | ★★★☆☆ | Klar, svart, guld, specialanpassad | Aluminiumhöljen, paneler |
| Hårdanodisering (Typ III) | Högströmsanodisering | 25–80 | ★★★★★ | Naturlig, svart | Flyg- och rymdteknik, försvar, slitytor |
| Zinkplätering | Elektroplätering | 5–25 | ★★★☆☆ | Klar, gul kromat | Fästen, fästen, kopplingar |
| Elektrolöst nickel | Kemisk avlagring | 5–50 | ★★★★☆ | Ljussilver | Precisionsdelar, EMC-skärmning |
| Passivering | Syrabad (citron / salpeters) | — | ★★★★★ | Naturlig SS | Medicinska, livsmedelsklassade SS-delar |
| Borstning + klarlack | Slipbälte + lack | 5–15 | ★★☆☆☆ | Naturlig / satin | Konsumentelektronik, dekorativa paneler |
★ Klassningar anger relativ korrosionsskyddsnivå under motsvarande exponeringsförhållanden. Den faktiska prestandan beror på basmaterialet och driftsmiljön.
Ett strukturerat, dokumenterat arbetsflöde säkerställer att varje beställning – från en enskild prototyp till 100 000 exemplar – uppfyller specifikationerna och levereras i tid.
Våra tillverkningsmöjligheter spänner över ett brett spektrum av sektorer där måttnoggrannhet, tillförlitlighet och ytkvalitet är icke förhandlingsbara.
| Industri | Relevanta standarder | Typiska produkttyper |
|---|---|---|
| Elektronik / Telekom | IPC-A-600, RoHS, REACH | Chassi, EMC-sköldar, PCB-kapslingar, rack |
| Medicintekniska produkter | ISO 13485, FDA 21 CFR | Kirurgiska utrustningshöljen, sterila brickor, instrumentpaneler |
| Fordonsindustri | IATF 16949, PPAP | Fästen, värmeskydd, batterihöljen, bärande ramar |
| Flyg- och rymdteknik | AS9100, NADCAP | Bärande paneler, åtkomstdörrar, kanaler, fästen |
| Energi / Kraft | IEC 61439, UL 508A | Växelutrustningskapslingar, växelriktarhöljen, kabelhantering |
Våra precisionsplåtsprodukter är en del av ett komplett tillverknings- och integrationsekosystem. Läs mer om de kompletterande tjänster som erbjuds av Zhejiang Jiafeng:
